宝南-中鼎 MVR强制循环蒸发器
MVR是机械式蒸汽再压缩技术（mechanical vapor recompression ）的简称，是利用蒸发系统自身产生的二次蒸汽及其能量，将低品位的蒸汽经压缩机的机械做功提升为高品位的蒸汽热源。如此循环向蒸发系统提供热能，从而减少对外界能源的需求的一项节能技术。重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的技术。二次蒸汽，经过压缩机的压缩，压力和温度得以升高，热焓随之增加，被送到蒸发器的加热室当作加热蒸汽即生蒸汽使用，使料液维持蒸发状态，而加热蒸汽本 身将热量传递给物料本身冷凝成水。这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率。
MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在靠前次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而使产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。产品的浓缩度在50%左右时仅MVR蒸发器就能完成，当所需浓度为60%时则需安装闪蒸设备。
MVR蒸发器用于蒸发浓缩物料，与传统的多效蒸发相比，具有节能优势，目前国内已成功运用在化工废水零排放、糖醇有机浓缩、制药中间体浓缩、精馏乏汽利用等方面。MVR蒸发器具有独有的工艺与结构，下面具体介绍。
MVR强制循环蒸发器由加热器、分离器和强制循环泵等组成。物料在换热器的换热管内被换热管外的蒸汽加热温度升高，在循环泵作用下物料上升到分离器中。蒸发产生二次蒸汽从物料中溢出，物料被浓缩产生过饱和而使结晶生长，解除过饱和的物料进入强制循环泵，在循环泵作用下进入换热器，物料如此循环不断蒸发浓缩或浓缩结晶。晶蒸发分离器内的二次蒸汽经过蒸发分离器上部的分离和除沫装置净化后输送到压缩机，压缩机把二次蒸汽压缩后输送到换热器壳程用作蒸发器加热蒸汽，实现热能循环连续蒸发。
MVR的核心设备是压缩机系统，主要是压缩水蒸汽，目前国内普遍采用整体撬装式的离心风机、罗茨压缩机和高速离心压缩机，配备有密封系统、润滑系统、油冷系统、控制监测系统、驱动系统。
MVR技术优势：1)由于二次蒸汽不断被压缩循环作为加热热源，使单位吨耗降低，节能效果明显。2) 由于蒸发温度低，产品停留时间短，常被用于热敏物料的蒸发浓缩。 3) 整体占地面积少，自动化程度高，操作成本低。4）工艺简单，容易检修。5）公用配套工程少，工程投资小。
MVR机械设计:用于气体压缩的机器是按照正位移原理或动力学原理来操作的。在正位移机器中，机器活动件将吸入室和压力室分隔开，操作室的体积减少而气体压力升高。在使用往复式压缩机的情况下，这样的过程通过气缸内活塞的运动来实现的。在动力式机器中，通过叶轮片高周速的旋转供给气体能量。气体首先被加速然后通过位于叶轮下游的扩散器减速。这样，高速度转化为压力能。根据流体通过叶轮的方向，将相关设备称为轴流、混流或离心式压缩机。通常，压缩机由电机、联轴器、齿轮箱、转子、密封器等组成。三元叶轮三元叶轮较适用的压缩机类型取决于相关应用的操作条件，关键参数是压缩机温升和过汽流量。由于蒸发装置经常是在真空范围内操作，过汽量大，加热表面负荷中等，所以通常选用离心压缩机。
MVR蒸发器技术参数：1）蒸发一吨水需要耗电为23-70度电；2）可以实现蒸发温度17- 40℃的低温蒸发（无需冷冻水系统）。机械蒸汽再压缩时，通过机械驱动的压缩机将蒸发器产生的二次蒸汽压缩至较高压力，通过提高二次蒸汽的品质（温度、压力、焓值、使用效果）进入加热器循环使用。用机械蒸汽再压缩方式加热的蒸发装置操作仅需很少的热量。机械蒸汽再压缩的工作原理类似于热泵，几乎全部的蒸汽都通过电能进行压缩和再循环，只需很少的生蒸汽用于开车；系统需要冷凝的“废热”很少。另外蒸汽压缩机也可作为热泵来工作，给蒸汽增加能量。MVR蒸发装置根据操作条件的不同，有时需要少量的额外蒸汽补充，有时又需将剩余的蒸汽冷凝来保持蒸发器总体的热平衡和保证操作条件的稳定。

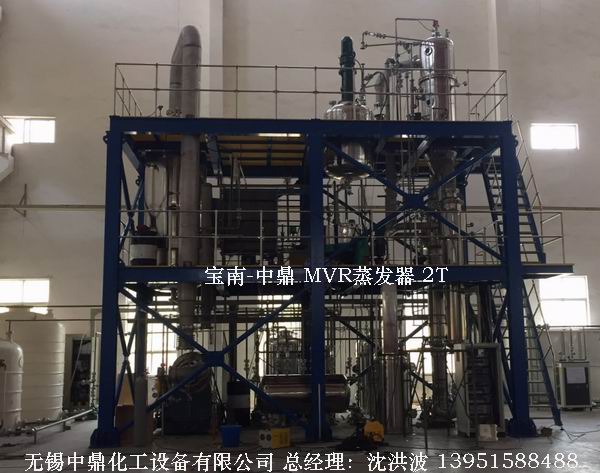

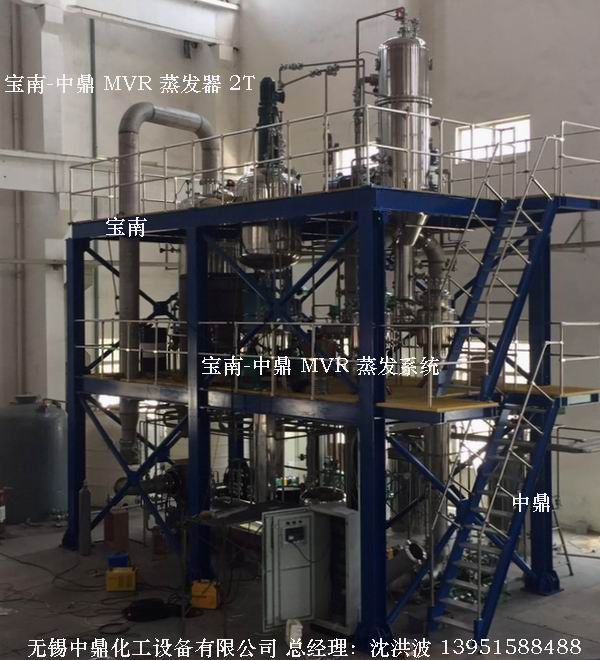

MVR强制循环蒸发器 2T
