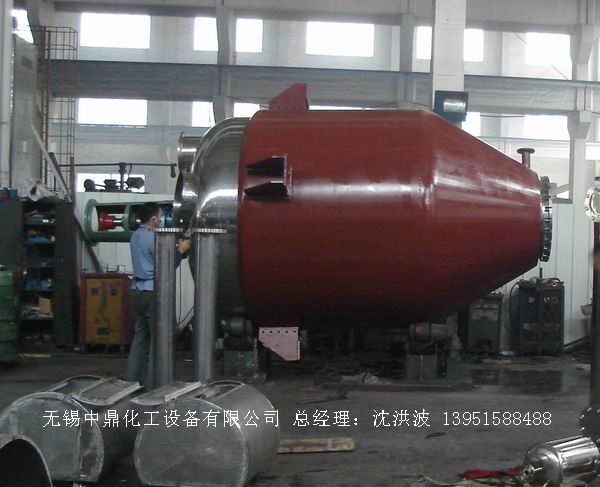

【TQ 系列多功能提取罐】
本设备可以用于中药、食品、化工行业的常压、水煎、湿浸、热回流、强制循环渗透、芳香油提取及有机溶媒回收等多种工艺操作。具效率高，操作方便等优点。机组装置选材优良，广泛应用制药、食品、化工等行业挥发油的提取。
主要技术参数
| 0.5 | 1.0 | 2.0 | 3.0 | 6.0 | |
| 全容积(L) | 500 | 1200 | 2500 | 1200 | 1200 |
| 罐内设计压力(MPa) | 0.09 | ||||
| 夹套内设计压力(MPa) | 0.3 | ||||
| 罐内允许真空度(MPa) | 60 | ||||
| 压缩空气压力(MPa) | 0.6-0.7 | ||||
| 投斜门直径(mm) | 300 | 300 | 400 | 300 | 300 |
| 加热面积(M2) | 2.4 | 3.1 | 4.2 | 3.1 | 3.1 |
| 冷凝面积(M2) | 3 | 5 | 5 | 5 | 5 |
| 冷却面积(M2) | 1 | 1 | 1 | 1 | 1 |
| 过滤面积(M2) | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| 设备重量(kg) | 1000 | 1500 | 1800 | 1500 | 1500 |
| 外形尺寸(mm) | φ1400×φ2300 | φ1700×φ2900 | φ1800×φ3700 | φ1700×φ2900 | φ1700×φ2900 |
能耗(kg/h) | 200 | 245 | 325 | 245 | |
