不锈钢压延孔板波纹填料

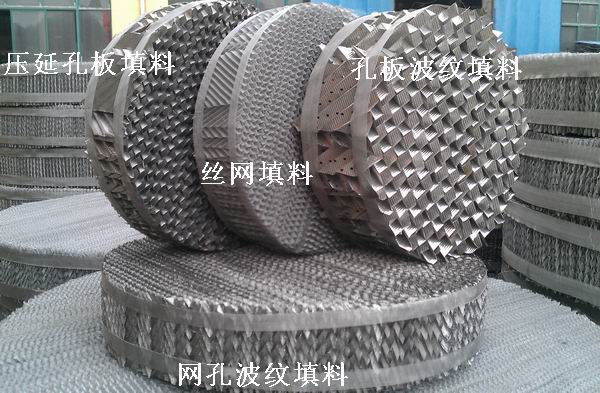

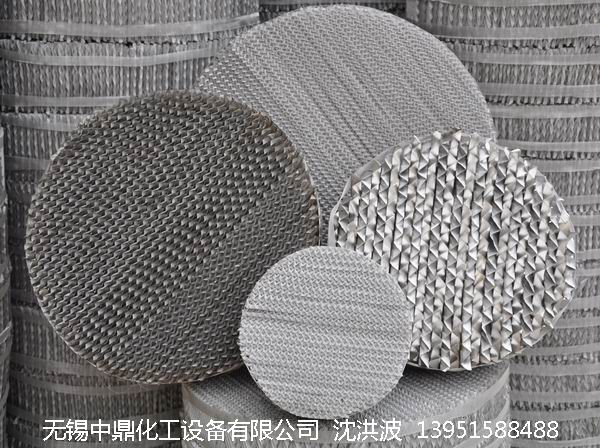

我们熟称的化工填料、波纹填料、金属填料、也称为规整填料。分为：网孔波纹填料、丝网波纹填料、孔板波纹填料、压延孔板波纹填料等。材质有不锈钢304、312、316、316L等。
压延孔板波纹填料几何特性参数
| 填料型号 | 材质 | 理论塔板no/m | 峰高h mm | 空隙率% | 比表面积m2/m2 | 压力降mmhg/m | f因子m/s kg/m2 |
| 700Y | 不锈钢 | 5-7 | 4.3 | 85 | 700 | 7 | 1.6 |
| 500X | 3-4 | 6.3 | 90 | 500 | 2 | 2.1 | |
| 250Y | 2.5-3 | 97 | 250 | 2.25 | 2.6 |
丝网波纹填料几何特性参数SC=CY SB=BX
| 填料型号 | 材质 | 峰高h mm | 比表面积m2/m2 | 水力直径ah/mm | 倾斜角 | 空隙率% | f因子m/s kg/m2 | 理论塔板no/m | 压力降mmhg/m |
| CY | 不锈钢 | 4.3 | 700 | 5 | 45 | 87-90 | 1.3-2.4 | 6-9 | 5 |
| BX | 6.3 | 500 | 7.3 | 30 | 95 | 2-2.4 | 4-5 | 1.5 |
sw型网孔波纹填料几何特性参数：
| 填料型号 | 材质 | 峰高h mm | 比表面积m2/m2 | 水力直径ah/mm | 倾斜角 | 空隙率% | f因子m/s kg/m2 | 理论塔板no/m | 压力降mmhg/m |
| SW-1型 | 不锈钢 | 4.5 | 643 | 5.7 | 45 | 91.6 | 1.4-2.2 | 5-8 | 2-3.5 |
| SW-2型 | 6.5 | 450 | 9 | 30 | 95.5 | 1.5 | 4-5 | 1.6-1.8 |
孔板波纹填料几何特性参数
| 填料型号 | 材质 | 峰高h mm | 比表面积m2/m2 | 水力直径ah/mm | 倾斜角 | 空隙率% | f因子m/s kg/m2 | 理论塔板no/m | 压力降mmhg/m |
| SM125 | 不锈钢 | 24 | 125 | 35 | 45 | 98.5 | 3 | 1-1.2 | 1.5 |
| SM225 | 12 | 250 | 15.8 | 45 | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM325 | 8 | 350 | 12 | 45 | 95 | 2 | 3.5-4 | 1.5 | |
| SM425 | 6.5 | 450 | 9 | 45 | 93 | 1.5 | 3-1 | 1.8 |

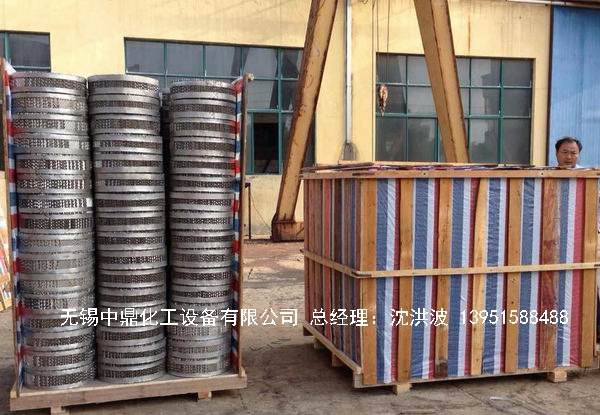

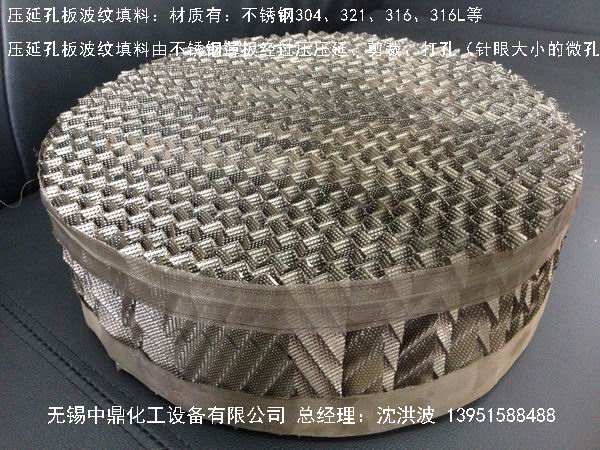

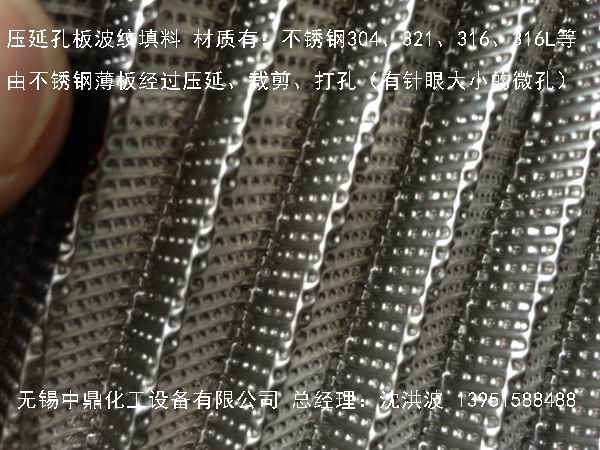

不锈钢压延孔板波纹填料的制作工艺及产品图片：
